1、Xgboost介绍

1.1、Xgboost概述

XGBoost是陈天奇等人开发的一个开源机器学习项目，高效地实现了GBDT算法并进行了算法和工程上的许多改进，被广泛应用在Kaggle竞赛及其他许多机器学习竞赛中并取得了不错的成绩。

1.2、青出于蓝

说到XGBoost，不得不提GBDT(Gradient Boosting Decision Tree)。因为XGBoost本质上还是一个GBDT，但是力争把速度和效率发挥到极致，所以叫X (Extreme) GBoosted。两者都是boosting方法。

2、Xgboost树的定义

2.1、构造决策树

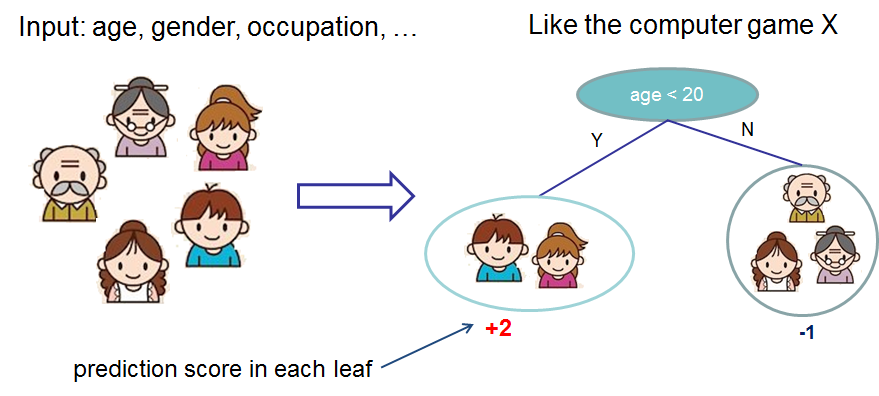

先来举个例子，我们要预测一家人对电子游戏的喜好程度，考虑到年轻和年老相比，年轻更可能喜欢电子游戏，以及男性和女性相比，男性更喜欢电子游戏，故先根据年龄大小区分小孩和大人，然后再通过性别区分开是男是女，逐一给各人在电子游戏喜好程度上打分，如下图所示。

2.2、决策树集成

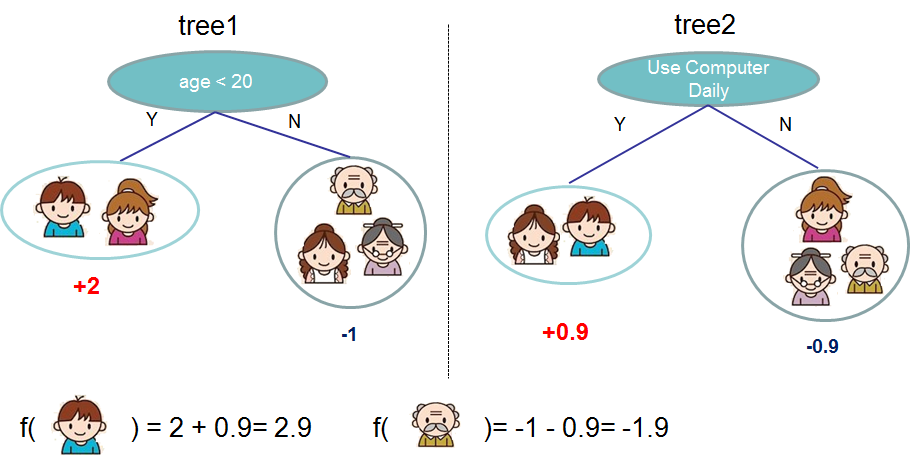

就这样，训练出了2棵树tree1和tree2，类似之前gbdt的原理，两棵树的结论累加起来便是最终的结论，所以小孩的预测分数就是两棵树中小孩所落到的结点的分数相加：2 + 0.9 = 2.9。爷爷的预测分数同理：-1 + （-0.9）= -1.9。具体如下图所示：

恩，你可能要拍案而起了，惊呼，这不是跟之前介绍的GBDT乃异曲同工么？

事实上，如果不考虑工程实现、解决问题上的一些差异，XGBoost与GBDT比较大的不同仅仅在于目标函数的定义。

3、Xgboost目标函数

3.1、目标函数方程

对于Boosting算法我们知道，是将多个弱分类器的结果结合起来作为最终的结果来进行输出。$f_t(x_i)$​为第 t 棵树的输出结果，${\hat{y}}_i^{(t)}$​是模型当前的输出结果，$y_i$​​ 是实际的结果。

那么：

​ ${\hat{y}}_i^{(t)}=\sum _{t=1}^t{f}_t(x_i)$​

​ ${\hat{y}}_i^{(t)}={\hat{y}}_i^{(t-1)}+f_t(x_i)$

XGBoost的目标函数如下图所示：

$Ob{j}^{(t)}=\sum _{i=1}^{n}L(y_i,{\hat{y}}_i)+\sum _{i=1}^t\mathrm{\Omega }(f_t)$​

• 训练损失

  $\sum _{i=1}^{n}L(y_i,{\hat{y}}_i)$​

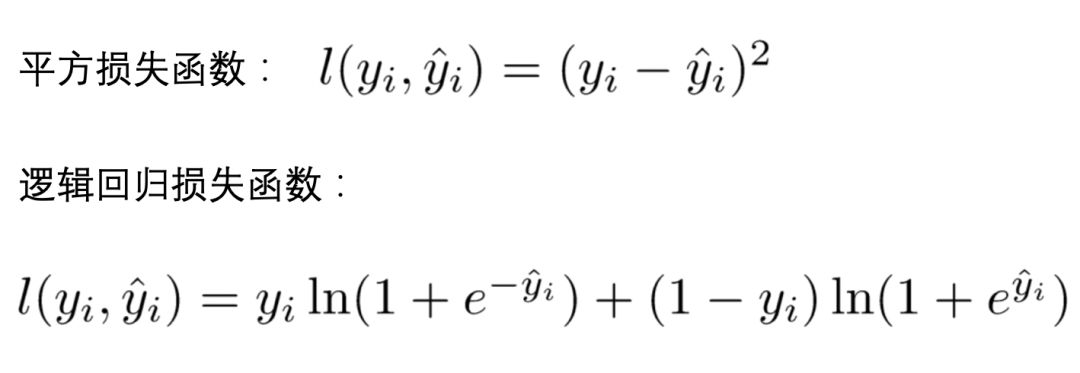

• 常见损失函数



• 树的复杂度

  $\sum _{i=1}^t\mathrm{\Omega }(f_i)$​

Xgboost包含多棵树，定义每棵树的复杂度：

​ $\mathrm{\Omega }(f)=\gamma T+\frac{1}{2}\lambda \sum _{j=1}^T{w}_j^2$

​ 其中 T 为叶子节点的个数，为叶子节点向量的模 。$\gamma$ 表示节点切分的难度，$\lambda$ 表示L2正则化系数。

$Ob{j}^{(t)}=\sum _{i=1}^{n}L(y_i,{\hat{y}}_i^{(t-1)}+f_t(x_i))+\sum _{i=1}^t\mathrm{\Omega }(f_i)$​​​

$Ob{j}^{(t)}=\sum _{i=1}^{n}L(y_i,{\hat{y}}_i^{(t-1)}+f_t(x_i))+\mathrm{\Omega }(f_t)+\sum _{i=1}^{t-1}\mathrm{\Omega }(f_i)$​​

$Ob{j}^{(t)}=\sum _{i=1}^{n}L(y_i,{\hat{y}}_i^{(t-1)}+f_t(x_i))+\mathrm{\Omega }(f_t)+constant$​​

$\sum _{i=1}^{t-1}\mathrm{\Omega }(f_i)$​ 为前 t-1 棵树的复杂度，是常数项，求导时可忽略。目标函数简化为：

​​

3.2、目标函数泰勒展开

泰勒展开近似目标函数：

$f(x+\mathrm{\Delta }x)\approx f(x)+f^{\prime }(x)\mathrm{\Delta }x+\frac{1}{2}{f}^{″}(x)\mathrm{\Delta }{x}^2$

令：

​ $g_i={\partial }_{{\hat{y}}^{(t-1)}}l(y,{\hat{y}}^{(t-1)})$​

​ $h_i={\partial }_{{\hat{y}}^{(t-1)}}^{2}l(y,{\hat{y}}^{(t-1)})$​

则：

​​

• 方程中的 $$l$$​​ 即为损失函数（比如平方损失函数：$$l(y_i,\hat{y_i}) = (y_i - \hat{y_i})^2$$​​，或者交叉熵Log-loss
• $\mathrm{\Omega }(f_t)$​ 的是正则项（包括L1正则、L2正则），防止过拟合，鲁棒性加强。
• 对于 f(x)，XGBoost利用二阶泰勒展开三项，做一个近似。f(x)表示的是其中一颗回归树。

由于在第 $t$ 步时 ${\hat{y}}_i^{(t-1)}$其实是一个已知的值，所以 $l(y_i,{\hat{y}}_i^{(t-1)})$​ 是一个常数，其对函数的优化不会产生影响。因此，去掉全部的常数项，得到目标函数为：

​ ​

​

所以我们只需要求出每一步损失函数的一阶导和二阶导的值（由于前一步的 ${\hat{y}}^{(t-1)}$ 是已知的，所以这两个值就是常数），然后最优化目标函数，就可以得到每一步的 $f(x)$ ，最后根据加法模型得到一个整体模型。

3.3、定义一棵树

我们重新定义一颗树，包括两个部分：

• 叶子结点的权重向量 $w$；
• 实例 ---> 叶子结点的映射关系q（本质是树的分支结构）；

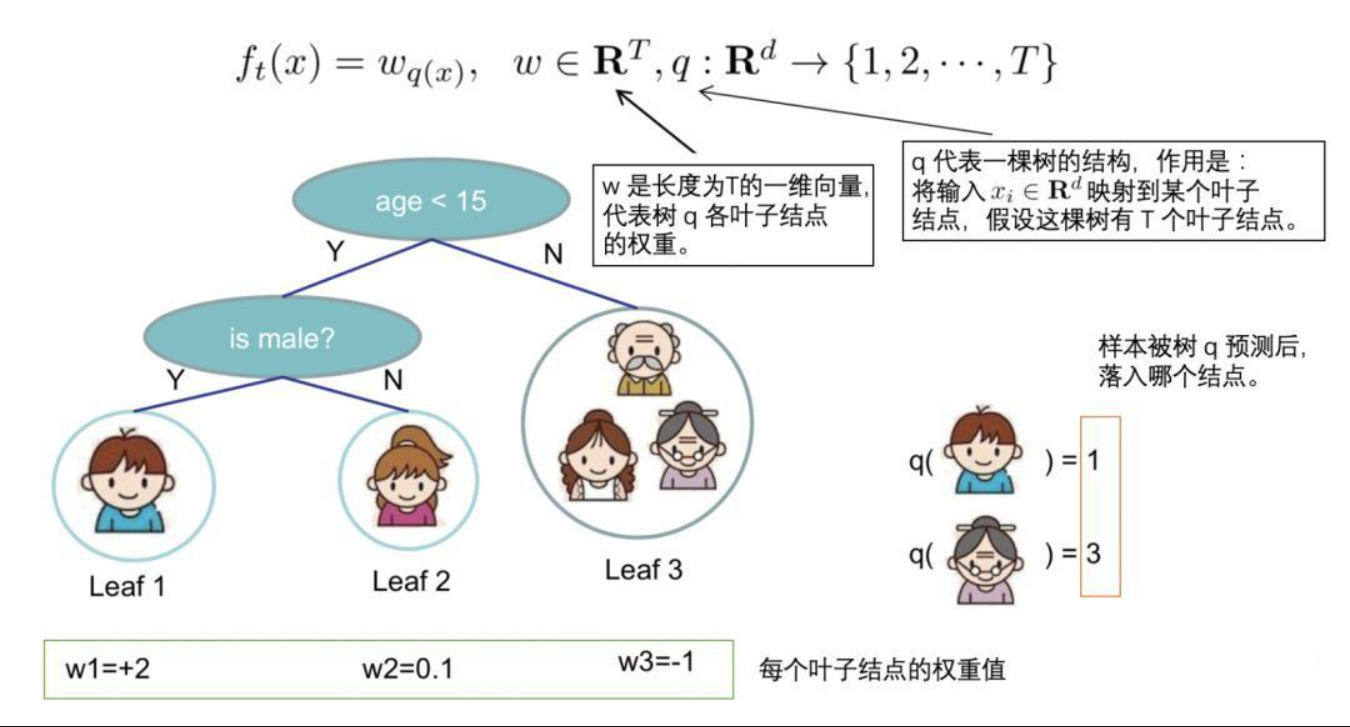

一棵树的表达形式定义如下：

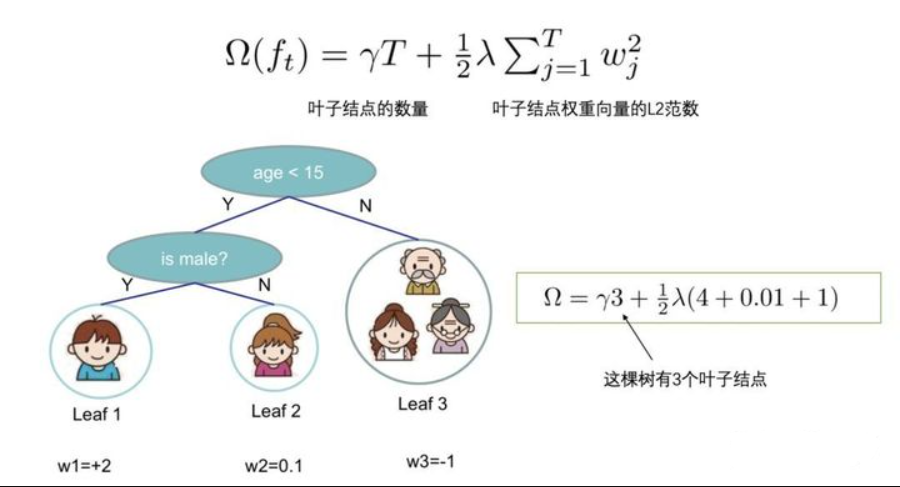

3.4、定义树的复杂度

我们定义一颗树的复杂度 $\mathrm{\Omega }$，它由两部分组成：

• 叶子结点的数量；
• 叶子结点权重向量的L2范数；

3.5、叶结点归组

我们将属于第 j 个叶子结点的所有样本 xi , 划入到一个叶子结点样本集中，数学表示如下：

​ $I_j=i|q(x_i)==j$

然后，将【3】和【4】中一棵树及其复杂度的定义，带入到【2】中泰勒展开后的目标函数 Obj 中，具体推导如下：

$\begin{array}{rl}Ob{j}^{(t)}& \approx \sum _{i=1}^n[g_i{f}_t(x_i)+\frac{1}{2}{h}_i{f}_t^2(x_i)]+\mathrm{\Omega }(f_t)\\ \\ & =\sum _{i=1}^n[g_i{w}_{q(x_i)}+\frac{1}{2}{h}_i{w}_{q(x_i)}^2]+\gamma T+\frac{1}{2}\lambda \sum _{j=1}^T{w}_j^2\\ \\ & =\sum _{j=1}^T[(\sum _{i\in I_j}{g}_i)w_j+\frac{1}{2}(\sum _{i\in I_j}{h}_i+\lambda )w_j^2]+\gamma T\end{array}$​

所有的训练样本，按叶子结点进行了分组！

为了进一步简化上式，我们定义：

​ $G_j=\sum _{i\in I_j}{g}_i$

​ $H_j=\sum _{i\in I_j}{h}_i$

含义如下：

• $G_j$ ：叶子结点 j 所包含样本的一阶偏导数累加和，是一个常量
• $H_j$ ：叶子结点 j 所包含样本的二阶偏导数累加和，是一个常量

将 $G_j$ 和 $H_j$ 带入目标式 Obj，得到我们（注意，此时式中的变量只剩下第 t 棵树的权重向量 w）

​​​

3.6、树结构得分

回忆一下高中数学知识。假设有一个一元二次函数，形式如下：

​

我们可以套用一元二次函数的最值公式轻易地求出最值点：

​

那么回到XGBoost的最终目标函数上 $Ob{j}^{(t)}$​ ，该如何求出它的最值呢？

​​

我们先简单分析一下上面的式子：

• 对于每个叶子结点 ，可以将其从目标函数中拆解出来：

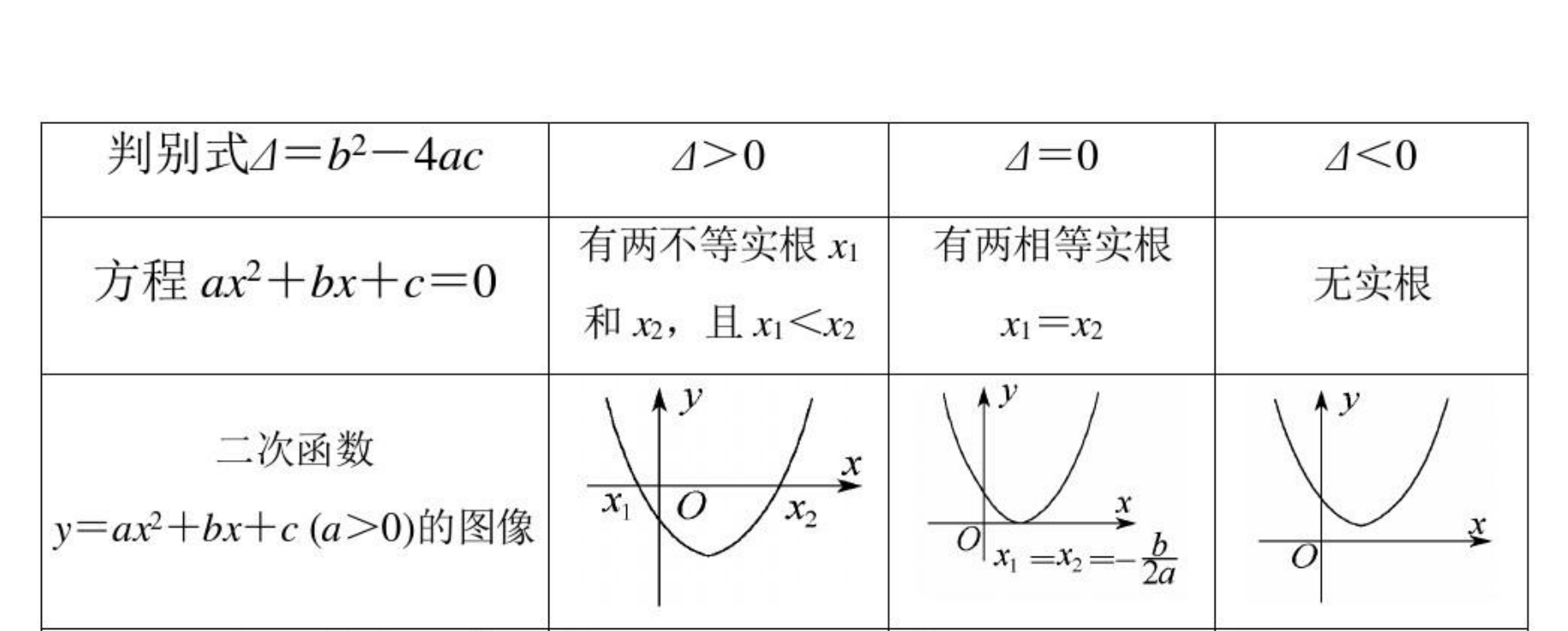

在【3.5、叶结点归组】中我们提到，$G_j$ 和 $H_j$ 相对于第 t 棵树来说是可以计算出来。那么，这个式子就是一个只包含一个变量叶子结点权重 $w_j$​ 的一元二次函数，我们可以通过最值公式求出它的最值点。也可以参考一元二次方程求根公式。

• 两个不同实根：​

• 两个相等实根：

再次分析一下目标函数 $Ob{j}^{(t)}$​ ，可以发现，各个叶子结点的目标子式是相互独立的，也就是说，当每个叶子结点的子式都达到最值点时，整个目标函数 $Ob{j}^{(t)}$​ 才达到最值点。

那么，假设目前树的结构已经固定，套用一元二次函数的最值公式，将目标函数对 $w_j$ 求一阶导，并令其等于 0 ，则可以求得叶子结点 $j$ 对应的权值：

所以目标函数可以化简为：

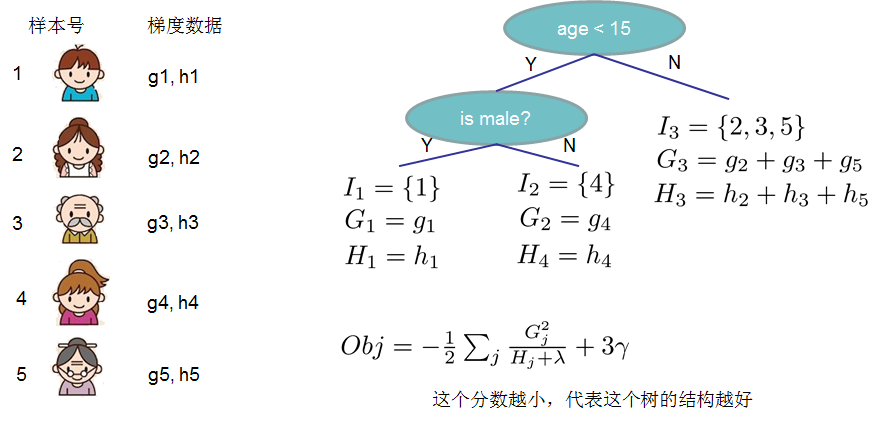

上图给出目标函数计算的例子，求每个节点每个样本的一阶导数 $g_j$ 和二阶导数 $h_j$ ，然后针对每个节点对所含样本求和得到 $G_j$ 和 $H_j$​ ，最后遍历决策树的节点即可得到目标函数。

3.7、XGBoost与GBDT差异

4、Xgboost模型使用

4.1、模型基本使用

参数说明

4.1.1、使用方式一

import numpy as np
import xgboost as xgb
from xgboost import XGBClassifier
from sklearn import datasets
from sklearn import tree
from sklearn.model_selection import train_test_split
X,y = datasets.load_wine(return_X_y=True)
X_train,X_test,y_train,y_test = train_test_split(X,y,test_size=0.2)
model = XGBClassifier(learning_rate =0.1,# 学习率，控制每次迭代更新权重时的步长，默认0.3。值越小，训练越慢。
                      n_estimators=10,# 总共迭代的次数，即决策树的个数
                      max_depth=5, # 深度
                      min_child_weight= 1,# 默认值为1,。值越大，越容易欠拟合；值越小，越容易过拟合
                      gamma=0.3,# 惩罚项系数，指定节点分裂所需的最小损失函数下降值。
                      subsample=0.8,# 训练每棵树时，使用的数据占全部训练集的比例。默认值为1，典型值为0.5-1。防止overfitting。
                      colsample_bytree=0.8,
                      objective= 'binary:logistic',# 目标函数
                      eval_metric = ['merror'],# 验证数据集评判标准
                      nthread=4,)# 并行线程数
eval_set = [(X_test, y_test),(X_train,y_train)]
model.fit(X_train,y_train,eval_set = eval_set,verbose = True)
model.score(X_test,y_test)

XGBoost可视化

xgb.to_graphviz(model,
                condition_node_params={'shape': 'box',
                                       'style': 'filled,rounded',
                                       'fillcolor': '#78bceb'},
                leaf_node_params={'shape': 'box',
                                  'style': 'filled,rounded',
                                  'fillcolor': '#e48038'})

4.1.2、使用方式二

X,y = datasets.load_wine(return_X_y=True)
X_train,X_test,y_train,y_test = train_test_split(X,y,test_size=0.2)
param = {'learning_rate':0.1,
         'n_estimators':10000,
         'max_depth':5,
         'min_child_weight':1,
         'gamma':0.3,
         'subsample':0.8,
         'colsample_bytree':0.8,
         'verbosity':0,
         'objective':'multi:softprob',
         'eval_metric':'merror',
         'early_stopping_rounds':20}

model = xgb.XGBClassifier(**param)
model.fit(X_train, y_train,eval_set=[(X_test, y_test)])
model.score(X_test,y_test)

4.1.3、使用方式三

DMatrix是XGBoost中使用的数据矩阵。DMatrix是XGBoost使用的内部数据结构，它针对内存效率和训练速度进行了优化

import xgboost as xgb
from sklearn.metrics import accuracy_score
from sklearn import datasets
X,y = datasets.load_wine(return_X_y=True)
X_train,X_test,y_train,y_test = train_test_split(X,y,test_size=0.2)

# 创建数据
dtrain = xgb.DMatrix(data = X_train,label = y_train)
dtest = xgb.DMatrix(data = X_test,label = y_test)

# 指定参数
param = {'learning_rate':0.1,
         'max_depth':5,
         'min_child_weight':1,
         'gamma':0.3,
         'subsample':0.8,
         'eval_metric':['merror','mlogloss'],
         'colsample_bytree':0.1,
         'verbosity':0,
         'objective':'multi:softmax',
         'num_class':3}
num_round = 1000
evals = [(dtrain,'train'),(dtest,'eval')]
bst = xgb.train(param,
                dtrain,
                num_round,
                evals = evals,
                early_stopping_rounds=10)
# 进行预测
y_ = bst.predict(dtest)
display(y_,accuracy_score(y_test,y_))
